高电路密度
适合需要高集成度的复杂系统，在有限面积内完成更多信号与电源层布线。
多层FPC_多层软板制造
键坤提供3–20层多层FPC定制制造，高密度软板布线，支持盲埋孔、阻抗控制及软硬结合结构，FPC打样与量产，服务通信、医疗与高端消费电子。
- 3–20 层可定制
- 盲埋孔/微孔
- 阻抗控制
- 软硬结合可选
- 快速打样

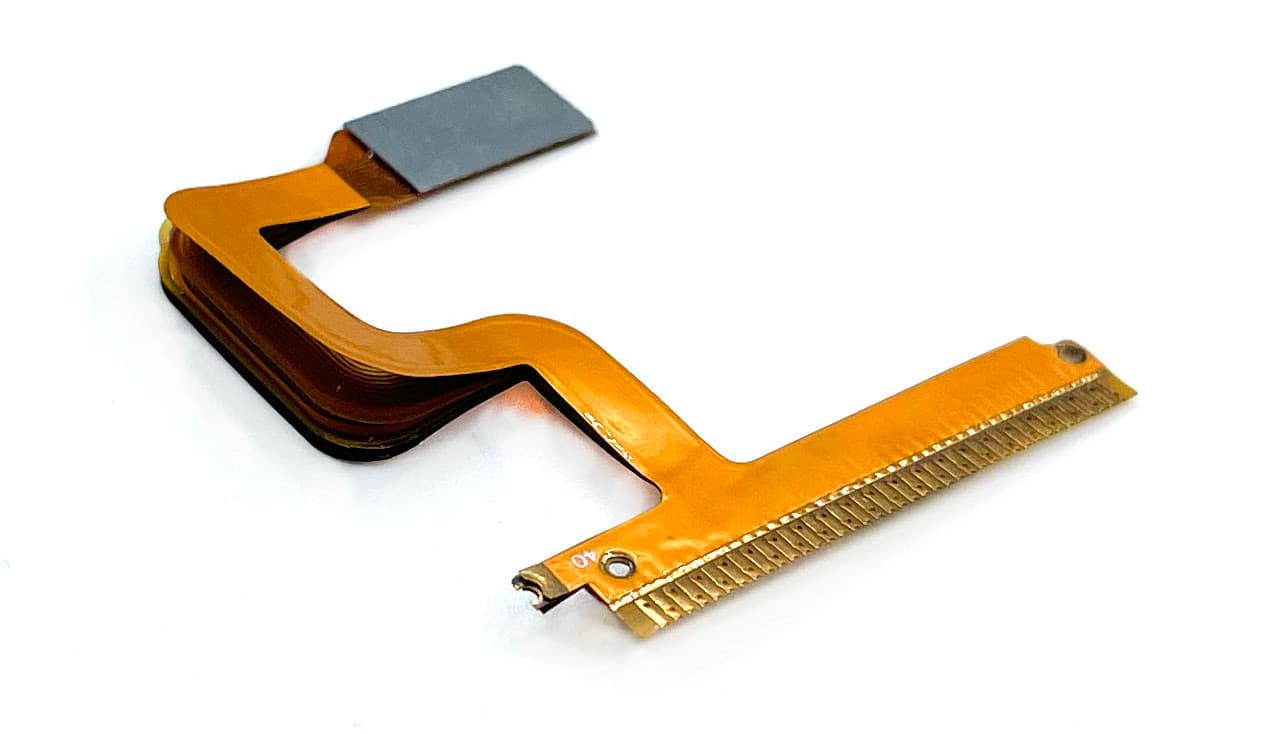

多层柔性电路板（Multilayer Flex PCB）由多层单面或双面柔性电路叠合而成，层间通过金属化过孔（通孔、盲孔、埋孔）实现电气互连。它兼具 FPC 的轻薄弯折特性与多层板的布线密度优势，可在连续或局部不粘合的叠层结构中满足动态弯折与高集成设计需求。
核心优势
更强电气性能
多层叠构可降低 EMI 与串扰，配合接地屏蔽层实现更稳定的信号传输。
更小外形尺寸
多层布线减少平面占用，助力可穿戴、医疗便携及微型模组设计。
高可靠性
适用于振动、弯折及温湿度变化等较严苛的使用环境。
高速信号支持
可进行阻抗设计与微孔互连，满足高速数据传输场景的时序与衰减要求。
耐高温能力
多层结构有利于热传导管理，可承受更高工作温度（视材料与叠层设计而定）。
精密层间互连
采用微孔、盲孔等技术实现高效层间连接，提升整体电气与机械性能。

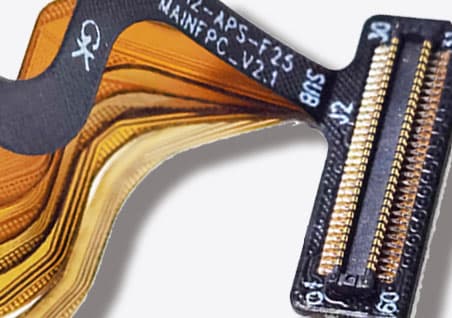

技术参数
- 层数范围
- 标准 3–12 层；可定制至 20 层（特殊项目评审）
- 混合结构
- 柔性层 + 刚性层软硬结合设计（Rigid-Flex）
- 最小线宽/线距
- 0.05 mm / 0.05 mm（LDI 激光直接成像）
- 最小孔径
- 机械钻孔 0.1 mm；盲/埋孔激光钻孔最小 0.05 mm
- 基材
- PI 聚酰亚胺薄膜，厚度 12.5–50 μm
- 铜箔厚度
- 1/3 oz（12 μm）至 2 oz（70 μm）
- 覆盖膜
- PI 材质，厚度 12.5–25 μm
- 阻抗控制
- 常规 ±10%
- 介电耐压
- 500 V–3 kV（随绝缘层厚度调整）
- 弯折设计
- 动态弯折半径 ≥ 10×板厚；静态弯折 ≥ 6×板厚
- 品质标准
- IPC-6013；100% 电测 + AOI
叠层结构（Stack-up）
多层柔性电路可由多个单面 FPC、多个双面 FPC，或单双面混合叠合而成。所谓「层数」指导电铜层数量，而非单纯物理薄膜层数。部分多层结构可在特定区域不粘合，以获得更大弯折自由度或动态活动余量。

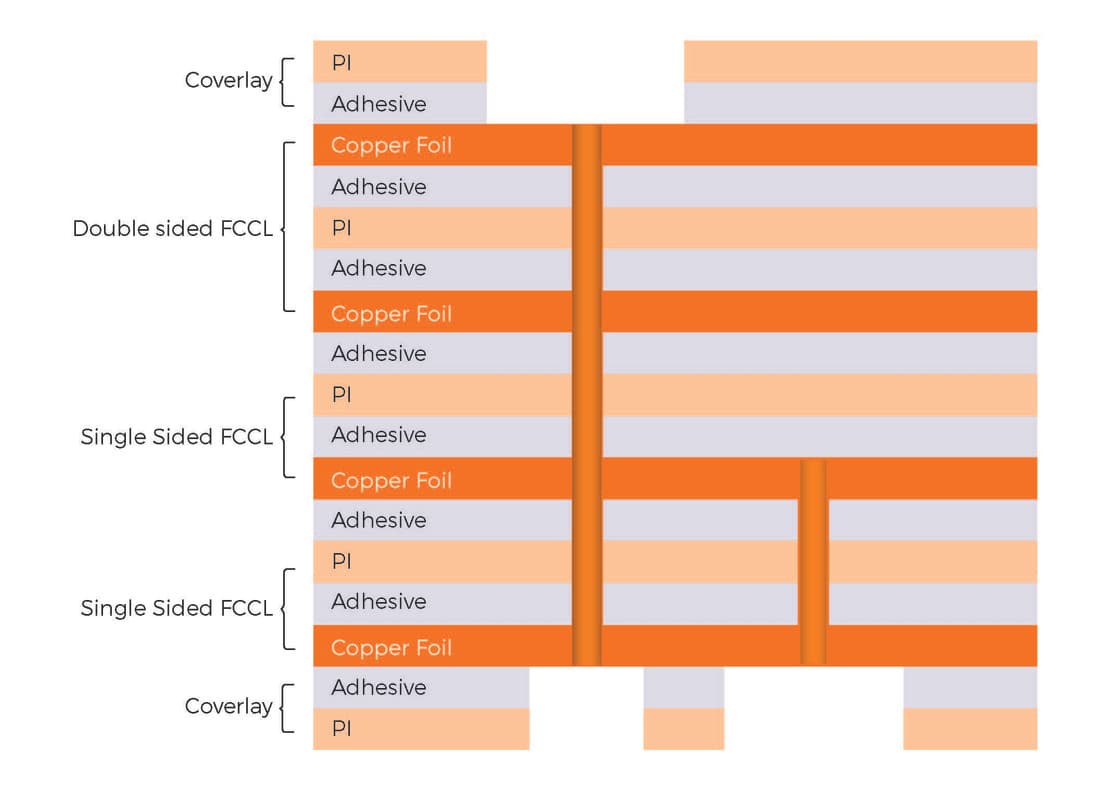

下图为一例 4 层柔性 PCB 叠层示意图，实际叠层需根据阻抗、弯折区与元件区分布进行定制设计。
多层柔性电路设计指南
多层 FPC 设计需同时考虑电气性能与机械弯折可靠性，建议在投板前与键坤工程师进行 DFM 评审。
- 弯折优化：动态弯折半径 ≥ 10 倍板厚；静态弯折 ≥ 6 倍板厚；弯折区避免过孔与焊盘。
- 叠层对称：建议对称叠构（如 4 层：FCCL + 胶 + 芯层 + 胶 + FCCL），降低翘曲风险。
- 布线规则：相邻层走线宜正交分布以减少串扰；关键信号层建议用地层屏蔽。
- 热管理：大功率区域可局部加厚铜箔（2 oz）或采用导热胶方案。

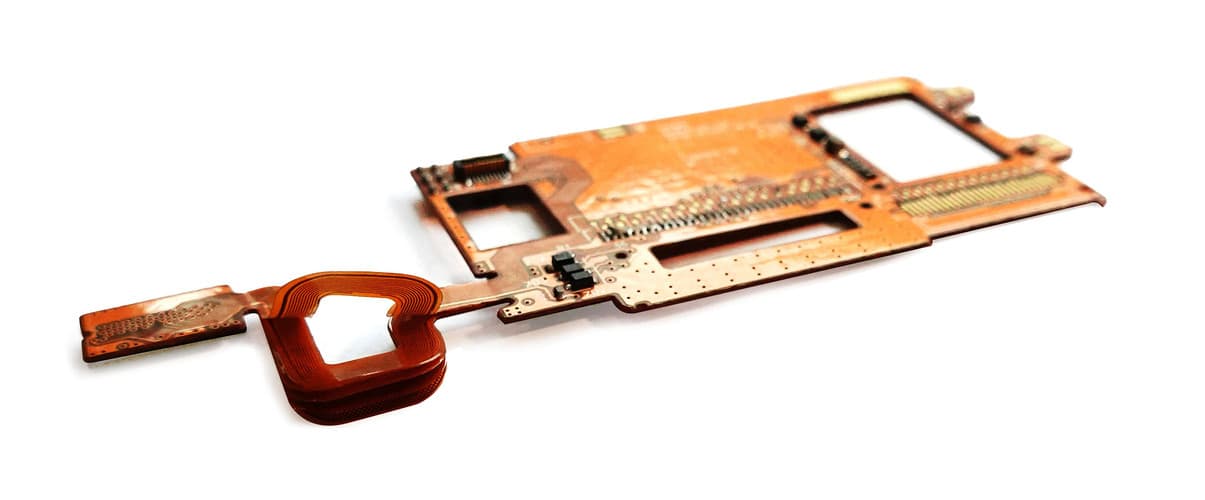

4 层柔性板与典型应用
当设计面临不可避免交叉走线、特定阻抗要求、串扰抑制、额外屏蔽或高器件密度等挑战时，多层柔性 PCB 是高效解决方案。4 层结构常用于一般控制与接口类电路，8 层及以上则更多用于高速信号场景。
- 适用挑战：交叉走线、阻抗控制、EMI 屏蔽、高器件密度
- 设计建议：信号层与接地层交替布置，高速线尽量短且连续
制造工艺
- 1
材料准备
激光裁切 PI 基材，清洗铜箔表面去除氧化层，确保压合界面洁净。
- 2
内层图形制作
贴干膜 → 曝光 → 显影 → 蚀刻 → 去膜，线宽公差可达 ±30 μm。
- 3
层压合
热压（180–200℃，15–30 kg/cm²），采用丙烯酸或环氧胶黏剂完成层间粘合。
- 4
钻孔与金属化
机械钻（≥0.1 mm）或激光钻（≥0.05 mm）→ 沉铜 → 全板电镀，孔铜 ≥6 μm。
- 5
外层图形与表面处理
二次蚀刻 → 覆盖膜开窗 → 沉金 / OSP / 电镀金（按焊接需求选择）。
- 6
终检与测试
100% 电测 → AOI 外观检验 → 阻抗测试（网络分析仪/阻抗条）。
应用领域
航空航天
高可靠性与轻量化要求下的仪器互连与模组布线。
高频通信
5G 基站、雷达及高速数据链路的柔性互连方案。
工业控制
工厂自动化、机器人关节与运动机构的紧凑电路连接。
医疗设备
便携式诊断与监护设备中的高可靠小型化电路。
消费电子
智能手机、可穿戴、折叠屏等高密度微型模组。
汽车电子
车载显示、传感器及新能源控制系统的柔性连接。
品质管控措施
过程控制
每批次可进行 DSC 热分析与 DMA 机械性能测试；层压后通过 X 射线检查层间对准（公差 < 25 μm）。
可靠性测试
动态弯折寿命测试（10 万次无断裂，符合 IPC-6013）；85℃/85%RH 1000 小时湿热测试，绝缘电阻 > 1 GΩ。
常见问题
- 如何选择层数与材料？
- 信号复杂度决定层数：4 层适合一般控制电路，8 层及以上适合高速信号。高频应用建议选用低 Dk/Df 的 PI 基材（如杜邦 Pyralux AP 等级材料），并提前进行阻抗仿真与叠层评审。
- 安装时如何防止柔性板断裂？
- 固定区域使用 FR4、PI 或铝片补强；过渡区采用渐变线宽设计，避免直角走线；插拔金手指区域建议 PI 补强并控制弯折次数。
- 交期与成本受哪些因素影响？
- 交期：标准 4 层板约 2–3 周，复杂软硬结合板约 4–6 周。成本驱动因素包括激光钻孔数量、特殊表面处理（如沉银）、阻抗控制层比例及板材类型。
需要多层FPC_多层软板制造打样或量产？
提交图纸、数量与交期要求，键坤工程团队将在一个工作日内回复报价与 DFM 建议。
