高弯折寿命
选用高延伸压延铜（RA）与优质 PI 基材，弯折区薄铜圆弧布线，满足 1 万–20 万次动态弯折指标。

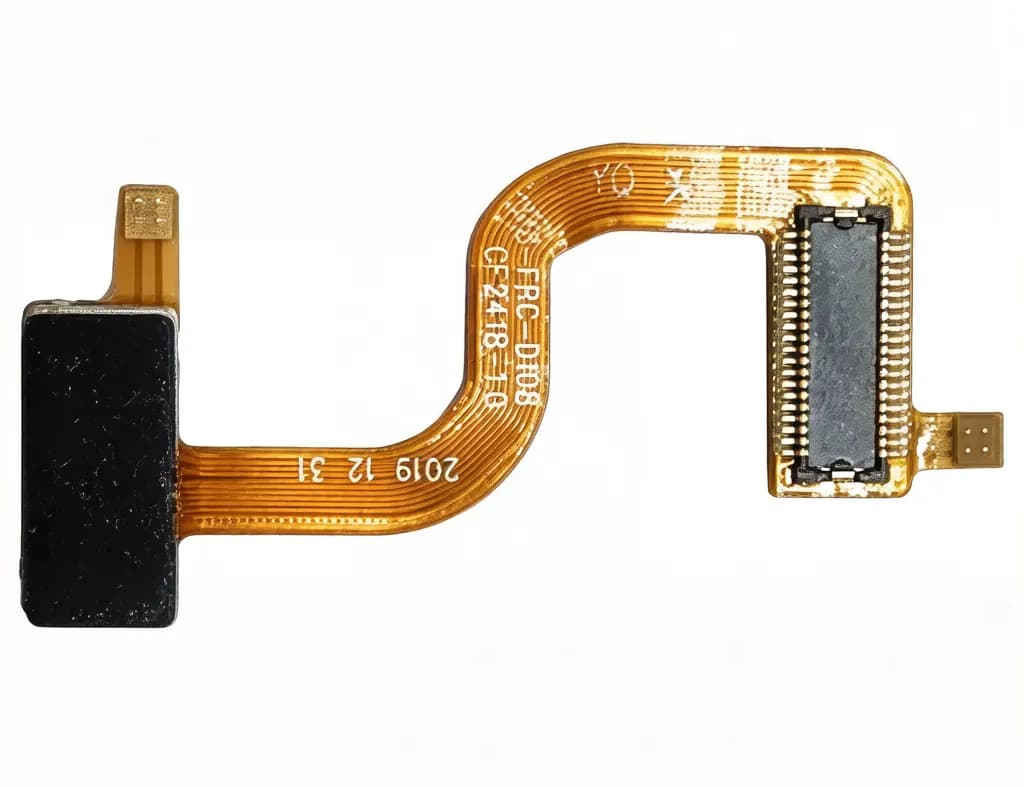

转轴FPC方案_翻盖折叠屏软板
键坤提供翻盖手机、折叠屏转轴区FPC方案，压延铜弯折区优化设计，满足1万至20万次动态挠曲寿命，保障高速信号完整性。
- 动态弯折
- 压延铜
- IPC-2223
- 阻抗控制
- 20 万次
- DFM 评审
转轴区域 FPC 属于最高可靠等级的动态弯折应用：翻盖手机铰链需承受数万次以上开合，折叠屏手机更要求 20 万次级弯折寿命。键坤通过材料选型、铜箔分布、弯折区结构优化与可靠性验证，帮助客户降低转轴区断裂与信号衰减风险。
核心优势
应力分散设计
弯折区无器件、无过孔，走线分布趋向中性层，刚柔过渡区 FR-4 补强分散应力集中。
信号完整性
高速信号线阻抗控制与屏蔽设计，降低反复弯折后的特性阻抗漂移与串扰。
转轴孔间隙优化
按整机结构预留转轴安全间隙（>0.3 mm），避免开合摩擦损伤 coverlay 与铜箔。
标准符合性
设计参考 IPC-2223 / IPC-6013，弯折测试按 IPC-TM-650 2.4.9.1 执行验证。
折叠屏经验
支持折叠屏铰链区多层 FPC，配合客户结构团队完成弯折半径与寿命目标对齐。
快速迭代
激光打样支持结构验证，缩短翻盖/折叠机构联调周期。
量产一致性
固化弯折区工艺参数与检验规范，批量出货前抽检动态弯折可靠性。
技术参数
- 应用场景
- 翻盖手机转轴 / 折叠屏铰链 / 笔记本转轴互连
- 弯折类型
- 动态重复弯折（铰链区）
- 寿命目标
- ≥10,000 次（消费类）/ ≥200,000 次（折叠屏，项目定义）
- 铜箔类型
- 压延铜 RA（延伸率 >20%）
- 铜厚
- 弯折区推荐 1/2 oz（17 μm）或更薄
- 最小弯折半径
- R ≥ 10× 总厚度（IPC-2223 参考）
- 弯折区布线
- 圆弧走线，无 90° 直角；无器件/过孔
- 补强
- FR-4 / PI / 钢片补强（刚柔过渡区）
- 测试标准
- IPC-TM-650 2.4.9.1 动态弯折；电阻变化 ≤10%
- 层数
- 1–6 层（视信号密度）
- 阻抗控制
- 差分 90–100 Ω（高速信号，按项目）
- 失效判定
- 电阻突增 ≥10% 或开路
转轴区 FPC 可靠性设计
据统计，超过 60% 的 FPC 失效与弯折区域疲劳损伤相关。转轴区设计的核心是降低铜箔拉伸应变：弯折区采用薄铜、圆弧走线，避免 coverlay 开窗导致的应力集中。
折叠屏项目还需关注日均弯折频次与温循环境，键坤建议在 EVT 阶段即引入弯折寿命测试，而非留到量产前才发现瓶颈。
- 弯折区铜箔裸露应力集中系数高，须保持 coverlay 完整覆盖
- 元件布局远离弯折线 5 mm 以上
- 转轴孔与 FPC 边缘预留摩擦安全间隙
- 刚柔结合部 FR-4 补强可将断裂率显著降低
弯折测试与验证
键坤按 IPC-TM-650 2.4.9.1 进行动态弯折测试，模拟实际翻盖角度、弯折半径与速度。测试过程中监测回路电阻变化，以电阻变化率 ≤10% 且无开路作为合格判定。
- 消费类翻盖：≥10,000 次 90°/180° 弯折
- 折叠屏铰链：≥200,000 次（按客户规格）
- 测试夹具模拟实际转轴运动轨迹
- 失效分析：裂纹定位、铜箔截面分析
静态弯折 vs 动态弯折（转轴 FPC）
| 对比项 | 静态安装弯折 | 动态转轴弯折（键坤方案） |
|---|---|---|
| 弯折次数 | 一次性弯折后固定 | 数万–数十万次重复 |
| 铜箔选择 | 电解铜可接受 | 必须压延铜 RA |
| 铜厚 | 可较厚 | 弯折区宜薄铜 |
| 走线方式 | 常规布线 | 圆弧布线，中性层分布 |
| 弯折区 | 可有过孔 | 禁止过孔与器件 |
| 补强 | 可选 | 刚柔过渡区必补强 |
| 验证 | 外观/电测 | 动态弯折循环测试 |
| 典型产品 | 显示器转接 | 翻盖手机/折叠屏铰链 |
制造工艺
- 1
工况定义
确认弯折角度、半径、频次与整机转轴结构约束。
- 2
弯折区设计
划定弯折区、补强区与禁布区，输出叠层与走线方案。
- 3
打样验证
激光成型快速打样，组装转轴验证初步弯折性能。
- 4
寿命测试
动态弯折循环测试，监测电阻变化与失效模式。
- 5
设计固化
根据测试结果优化走线/铜厚/补强，冻结量产资料。
- 6
批量交付
量产检验含弯折区抽检与电性能测试。
应用领域
翻盖手机
上下翻盖结构转轴区显示与主板互连。
折叠屏手机
铰链区多层 FPC，超高弯折寿命要求。
翻盖智能机
功能机/智能机翻盖转轴排线。
笔记本转轴
显示屏与主机间柔性互连。
车载翻盖屏
中控可翻转屏幕的转轴 FPC。
工业翻盖终端
加固手持终端转轴连接。
品质管控措施
材料追溯
压延铜与 PI 基材批次可追溯，关键项目可指定基材型号（如高 Tg PI）。
弯折区 100% 目视
出货前对弯折区进行放大目视检验，排除 coverlay 气泡、裂纹与铜箔皱折。
常见问题
- 翻盖手机转轴 FPC 寿命一般要求多少？
- 消费类翻盖手机通常要求 1 万次以上动态弯折；折叠屏铰链区常见要求 20 万次以上，具体以整机厂规格为准。
- 为什么弯折区要用压延铜？
- 压延铜（RA）延伸率远高于电解铜（ED），在反复弯折时更耐疲劳，是动态弯折应用的优选材料。
- 弯折区能否放置元器件？
- 不建议。弯折区布置器件会导致引脚处应力集中，显著降低弯折寿命，器件应布置在刚性区或静态区。
- 如何验证 FPC 是否满足转轴要求？
- 需按实际工况进行动态弯折循环测试，监测电阻变化。键坤可配合客户指定角度、半径与次数完成验证。
