一站式交付
FPC 制造、元器件采购、SMT 贴片、测试与包装在同一体系内完成，减少多供应商协调成本与交期风险。
FPC贴片_FPC SMT组装
键坤提供FPC贴片（FPC SMT）与PCBA一站式服务，软板专用载具、定制回流焊、SPI/AOI/X-ray检测，支持FPC打样贴装至批量量产。
- FPC 专用载具
- 定制回流焊
- 100% SPI
- AOI + X-ray
- FCT
- IPC-A-610
柔性电路板 SMT 组装（FPC SMT / FPCBA）与常规刚性板贴片有显著差异：FPC 轻薄易变形，无法直接上标准 SMT 产线，必须通过载具/治具固定、定制回流曲线与严格前道检验才能保证贴装精度与焊点可靠性。键坤提供从 FPC 制造到元器件贴装、测试、包装的一站式交付。
核心优势
柔性板专业工艺
针对 PI 基材薄、易翘曲特点，采用真空载具与硬底板固定，保障锡膏印刷与贴装精度。
定制回流焊曲线
按 PI 厚度与补强结构设定 1.0–2.0℃/s 缓升曲线，避免热冲击导致分层、起泡与焊盘脱落。
前置缺陷拦截
贴装前 100% SPI 锡膏检测，将桥连、少锡等问题拦截在回流焊之前，降低柔性板返修难度。
全面检测体系
3D AOI 外观检验、BGA/QFN X-ray 透视、功能测试（FCT）多维度保障出货品质。
湿敏器件管控
MSL 元件按 J-STD-033 烘烤管理，配套防静电与湿度管控包装，提升长期可靠性。
打样到量产
支持小批量打样验证工艺窗口，稳定后快速导入量产，适配消费电子与工业模组节奏。
增值工艺可选
可扩展三防涂覆、纳米防水、IC 烧录、机械组装等配套服务，满足整机交付需求。
技术参数
- 服务范围
- FPC / 软硬结合板 / PCBA
- 贴装方式
- SMT 表面贴装；THT 插件（波峰/手工）；SMT+THT 混合
- 最小器件间距
- 0.3 mm 级 BGA/QFN（需 DFM 评审）
- 锡膏印刷
- 钢网印刷 + 100% SPI 检测
- 回流焊接
- 热风回流；氮气氛围可选；柔性板定制温区曲线
- 固定方式
- 专用载具
- 炉前/炉后检测
- SPI、2D/3D AOI、X-ray（BGA/隐藏焊点）
- 电性能测试
- ICT 飞针测试、FCT 功能测试、目视复检
- 品质标准
- IPC-A-610 Class 2（可按需 Class 3）
- 湿敏管控
- J-STD-033 烘烤与 MSD 管理
- 增值服务
- 三防涂覆、烧录、机械组装、ESD 包装
- 交付资料
- 检验报告、首件确认记录（可按需提供）
FPC SMT 核心工艺要点
柔性板贴片成功的关键在于「固定、除湿、温控、前置检验」四件事。缺少专用载具时，FPC 在印刷与贴装阶段易发生位移，导致偏移、立碑与虚焊；未充分烘烤的 FPC 在回流焊时易出现分层起泡。
键坤根据 PI 厚度、补强结构与器件布局设计载具方案，并在首件阶段用热电偶实测回流曲线，固化工艺参数后再批量生产。
- 炉前烘烤：去除 FPC 吸湿，降低回流分层风险
- 载具固定：保障锡膏印刷与贴片重复精度
- 缓升回流：1.0–2.0℃/s 升温，监控峰值温度与液相以上时间
- 炉后 AOI：按 IPC-A-610 判定焊点质量
SMT / THT / 混合组装
表面贴装（SMT）适用于绝大多数微型元器件，是 FPC 模组的主流组装方式。对于需要更强机械固定力的接插件，可配合通孔插件（THT）或波峰焊工艺。复杂项目常采用 SMT+THT 混合组装，兼顾密度与结构强度。
- SMT：高速贴装机 + 回流焊，适合阻容、IC、连接器贴片
- THT：插件 + 波峰焊/选择性焊接，适合接插件与结构件
- 混合组装：同一板卡组合两类工艺，满足复杂 BOM 需求
检测与品质保障
柔性 PCBA 的非平面特征使目视检验难度更高，键坤通过 SPI + AOI + X-ray + 电测组合，构建多层质量防火墙。对医疗、汽车电子等高可靠行业，可按 IPC-A-610 Class 3 提升检验等级。
- SPI：贴装前测量锡膏体积与偏移
- AOI：炉后焊点外观自动检测
- X-ray：BGA、QFN 等隐藏焊点透视
- ICT/FCT：连通性、短路与功能验证
- ESD 包装：防静电袋 + 湿度指示卡出货
FPC SMT 与常规刚性板 SMT 对比
| 对比项 | 常规刚性 PCB SMT | 柔性 FPC SMT（键坤） |
|---|---|---|
| 板体支撑 | 可直接上输送轨道 | 需载具/治具固定，防翘曲 |
| 回流焊曲线 | 标准 FR-4 曲线 | 按 PI 厚度定制缓升曲线 |
| 锡膏检测 | 部分工厂抽检 SPI | 推荐 100% SPI 前置拦截 |
| 返修难度 | 相对容易 | 柔性基材返修风险高，重在预防 |
| 测试夹具 | 常规 ICT 治具 | 需考虑弯折区与补强结构 |
| 防潮管理 | 常规管控 | FPC 吸湿敏感，炉前烘烤更关键 |
| 典型产品 | 主板、电源板 | FPC 模组、刚挠 PCBA、可穿戴 |
| 合作建议 | 提供 Gerber + BOM | 另需提供弯折区说明与载具要求 |

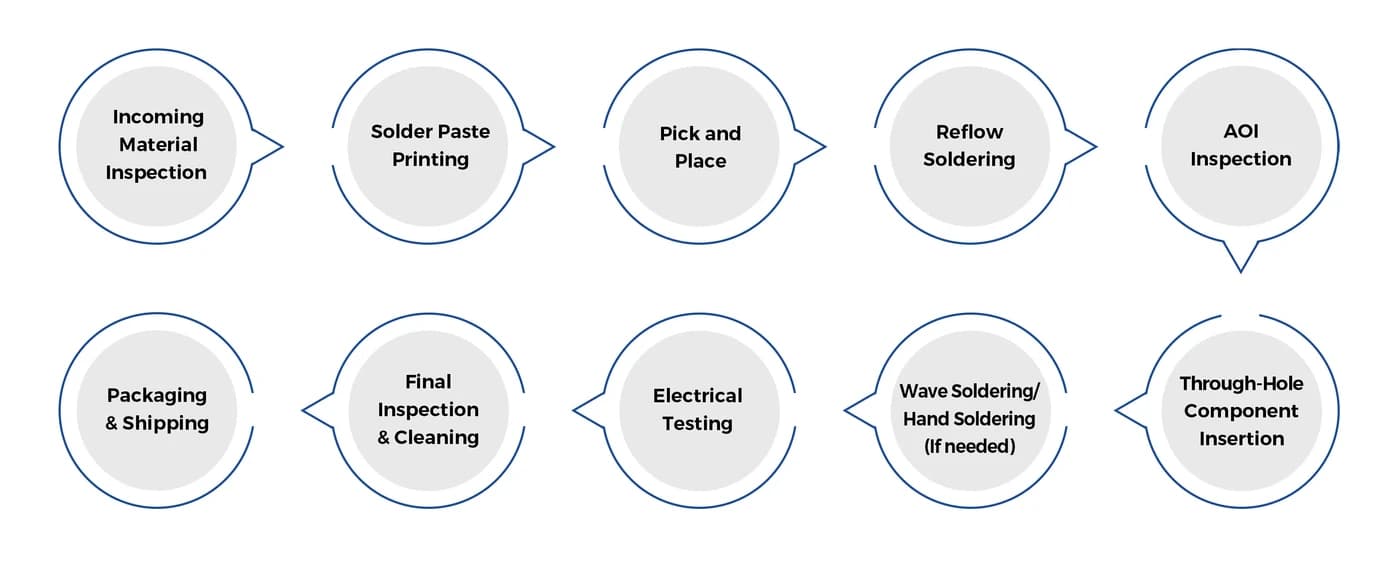

制造工艺
- 1
来料检验 IQC
检验裸板、元器件与钢网资料，核对 BOM 与烘烤需求。
- 2
炉前烘烤与上载具
FPC 除湿烘烤后固定于专用载具，进入 SMT 线。
- 3
锡膏印刷 + SPI
钢网印刷锡膏并进行 100% 锡膏厚度/偏移检测。
- 4
贴片与回流焊
高速贴装后按柔性板曲线回流，热电偶监控首件。
- 5
AOI / X-ray
外观与隐藏焊点检验，异常板卡隔离分析。
- 6
插件/测试/包装
THT（如需）、ICT/FCT 测试、清洁与 ESD 包装出货。
应用领域
消费电子
TWS 耳机、智能穿戴、手机副板与摄像头模组 FPCBA。
汽车电子
车载显示、传感器模组、BMS 与灯光控制板贴装。
医疗设备
便携监护、探头模组、诊断设备高可靠 PCBA。
工业控制
工控模组、机器人连接器板与运动机构电路组装。
通信设备
天线馈线模组、小型化通信板卡批量贴片。
新能源
电池管理、功率模块配套 FPC/刚挠 PCBA。
品质管控措施
过程控制
关键工序设置 IPQC 抽检；首件板留存工艺参数与炉温曲线记录，批次可追溯。
可靠性验证
可按项目需求执行焊点切片、拉拔测试或温循验证，确保长期弯折与热应力下的焊点可靠性。
常见问题
- 柔性板为什么需要专用载具？
- FPC 厚度薄、易变形，直接上 SMT 线会导致印刷与贴装偏移。载具可将板体平整固定，是保证锡膏图形与器件位置精度的前提。
- 提交 SMT 订单需要哪些资料？
- 通常需要 Gerber/坐标文件、BOM、位号图（Pick & Place）、工艺要求说明；若为 FPC，建议同时提供弯折区示意与补强说明。
- 是否支持元器件代购？
- 支持。键坤可协助元器件采购与来料检验，减少客户多供应商协调成本，具体以项目 BOM 与交期评估为准。
- 影响 SMT 交期与成本的主要因素？
- 器件种类与采购周期、BGA/QFN 比例、是否混合 THT、测试深度（ICT/FCT）、三防涂覆及批量规模都会显著影响交期与单价。
需要FPC贴片_FPC SMT组装打样或量产？
提交图纸、数量与交期要求，键坤工程团队将在一个工作日内回复报价与 DFM 建议。
