极致轻薄
FPC 厚度可至 0.1 mm 级，适配手机侧键、指纹模组、可穿戴贴片等空间受限场景。

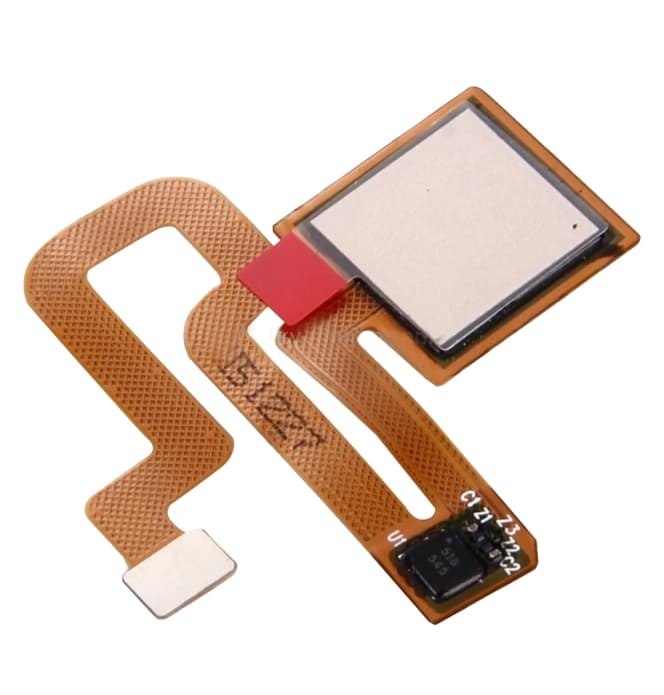

传感器FPC方案_指纹模组软板
键坤为指纹、光学、IMU等传感器模组提供超薄FPC互连，厚度可达0.1mm级，支持I2C/SPI阻抗控制，适用于IoT、可穿戴与工业传感软板项目。
- 超薄
- I2C/SPI
- 阻抗 ±5%
- 指纹模组
- IoT
- 刚柔分区
传感器 FPC 将传感元件与主控单元可靠互连，在极小空间内保障信号完整性与长期稳定性。相比传统线束，柔性板可减少约 80% 体积、降低焊点失效风险，是指纹识别、生物传感、工业检测等模组的核心互连方案。
核心优势
信号完整性
传感器网络阻抗控制 ±5%，短距走线、完整地参考面，降低噪声与串扰。
多协议支持
优化 I2C、SPI、模拟信号走线，适配各类传感器控制芯片与 MCU 接口。
刚柔分区
传感芯片布置于刚性补强区，柔性区连接天线/电极，兼顾精度与可弯折性。
高可靠性
减少分立焊点与线束，降低现场故障率，符合 IPC-6013 柔性板可靠性要求。
异形布局
支持非矩形、开槽、开窗设计，贴合传感器敏感区域与人体工学外形。
屏蔽设计
敏感模拟信号可增设屏蔽层，隔离电机、射频等噪声源干扰。
量产支持
从指纹模组到工业传感器，提供打样验证到批量冲切的一站式制造。
技术参数
- 应用类型
- 指纹 / 温度 / 光学 / IMU / 压力 / 气体传感器模组
- 完成厚度
- 0.05–0.15 mm（按叠层）
- 层数
- 1–4 层
- 通信接口
- I2C / SPI / UART / 模拟信号
- 阻抗控制
- ±5%（高速/敏感信号）
- 线宽/线距
- 0.05 mm 级（细间距）
- 补强
- PI / FR-4 / 钢片（器件区）
- 表面处理
- ENIG / OSP（按焊接需求）
- 弯折要求
- 静态贴形为主；可穿戴需评估动态弯折
- 工作温度
- −40–85°C（标准）；可扩展工业/车载级
- ESD 防护
- 可选 ESD 器件布局与保护走线
- 测试
- 飞针测试 / FCT（按项目）
传感器 FPC 设计原则
传感器信号多为微弱模拟量或高速数字总线，FPC 设计需将传感区与功率/射频区分离。IMU、加速度计等应布置在刚性区并机械解耦；光学传感器需屏蔽环境光干扰；气体传感器需热隔离设计。
- I2C 走线短且等长，上拉电阻靠近主控
- 模拟信号远离开关电源与电机驱动
- 传感敏感区 coverlay 开窗对齐
- 可穿戴场景评估弯折半径与循环次数
典型传感器应用
指纹模组 FPC 需极薄、高精度布线，连接传感芯片与主控；可穿戴心率/血氧传感 FPC 需耐弯折与防潮；工业压力传感 FPC 强调长期环境可靠性与宽温性能。
- 指纹：侧键/屏下/后置指纹模组互连
- 光学：心率、SpO2、接近传感
- IMU：加速度计、陀螺仪（刚性区固定）
- 环境：温湿度、气压、气体检测
线束方案 vs 传感器 FPC
| 对比项 | 传统线束 + 小硬板 | 传感器 FPC（键坤方案） |
|---|---|---|
| 体积 | 占用空间大 | 减少约 80% 体积 |
| 重量 | 较重 | 极轻，适合便携/可穿戴 |
| 焊点数量 | 多，故障率高 | 一体化互连，焊点少 |
| 信号质量 | 走线不规则 | 可控阻抗，短距优化 |
| 异形适配 | 困难 | 可任意异形布局 |
| 装配 | 手工接线多 | 单片贴装，效率高 |
| 成本 | 低量可接受 | 量产规模效益好 |
| 典型应用 | 工业控制柜 | 指纹/可穿戴传感 |
制造工艺
- 1
传感需求分析
确认传感器类型、接口协议、空间约束与可靠性等级。
- 2
分区布局
划分刚性器件区、柔性互连区与敏感开窗区。
- 3
阻抗仿真
关键信号线阻抗计算与串扰评估。
- 4
打样验证
激光成型打样，模组级信号与功能验证。
- 5
环境测试
温湿度、弯折与 ESD 测试（按项目）。
- 6
量产交付
模具冲切量产，AOI + 电测保障一致性。
应用领域
指纹识别
手机侧键、屏下与后置指纹模组 FPC。
可穿戴健康
心率、血氧、体温贴片传感互连。
智能家居
温湿度、人体感应、烟雾传感器模组。
工业检测
压力、振动、光电传感器紧凑互连。
汽车传感
座椅感应、胎压、环视摄像头模组。
医疗监护
便携监护仪多参数传感 FPC。
品质管控措施
信号完整性验证
敏感传感器项目在量产前进行信号噪声与通信稳定性评估，确保模组级性能达标。
异物与开窗管控
传感开窗区严格管控异物与 coverlay 贴合质量，避免影响传感精度。
常见问题
- 传感器 FPC 最小能做到多薄？
- 单双层 FPC 完成厚度可至约 0.1 mm，具体取决于铜厚、覆盖膜与补强结构，需与传感器封装高度协同设计。
- 指纹模组 FPC 有何特殊要求？
- 要求极高尺寸精度、薄型结构与稳定阻抗，传感区开窗与接地设计直接影响识别率与抗干扰能力。
- 传感器芯片可以直接贴在 FPC 上吗？
- 可以。键坤可提供 SMT 贴片服务，建议将芯片布置在刚性补强区以获得最佳焊接与可靠性。
- 可穿戴传感器 FPC 如何评估弯折寿命？
- 按实际佩戴弯折角度与频次进行动态弯折测试，通常参考 IPC-TM-650 2.4.9.1，合格标准为电阻变化 ≤5–10%。
