消除互连薄弱点
一片软硬结合板替代「刚性板 + 连接器 + 排线」，减少焊点与接插件，提升系统可靠性。

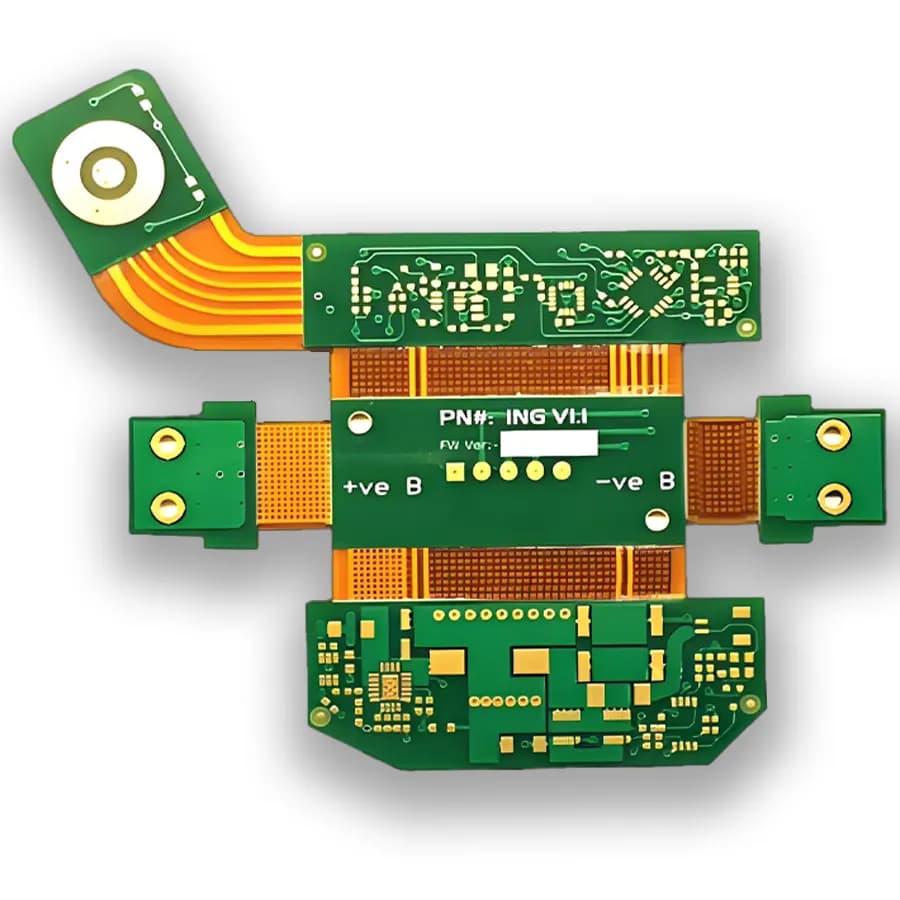

医疗软硬结合板FPC方案
键坤提供医疗级软硬结合板（刚挠板）定制，刚性区载件、柔性区贴形互连，符合IPC Class 3高可靠性，适用于监护仪、影像设备与手术器械FPC。
- IPC Class 3
- 刚挠一体
- 生物相容
- 小型化
- 高可靠
- ISO 13485
医疗设备对可靠性与空间集成有极高要求。软硬结合板将刚性 PCB 的元器件承载能力与柔性 FPC 的三维贴形互连融为一体，消除连接器和线束等常见失效点，是便携监护、影像探头、手术工具等医疗电子的理想互连方案。
核心优势
紧凑三维封装
柔性区可弯折进入狭小腔体，刚性区承载 MCU、电源与传感芯片，实现极致小型化。
高可靠电气连接
符合 IPC Class 3 高可靠性等级，短互连路径保障微弱医疗信号完整性。
抗振动冲击
一体化结构比线束更耐振动与冲击，适合手持手术器械与移动监护设备。
灭菌耐受
选材与结构设计考虑酒精擦拭、环氧乙烷灭菌等工艺对板材的影响。
长期佩戴舒适
可穿戴监护设备中柔性区贴形皮肤，刚性区布置主控，兼顾舒适与性能。
设计协同
键坤提供刚挠过渡区 DFM 评审，优化弯折寿命与阻抗性能。
全流程支持
从设计评审、打样验证到 SMT 贴片与电测，缩短医疗项目上市周期。
技术参数
- 应用类型
- 监护仪 / 影像探头 / 手术器械 / 植入式电子 / 可穿戴医疗
- 结构
- 刚性 FR-4 区 + 柔性 PI 区一体化
- 可靠性等级
- IPC Class 3（可按项目定义）
- 层数
- 柔性区 1–6 层；刚性区可多层扩展
- 铜厚
- 12–35 μm（按电流与焊接需求）
- 阻抗控制
- 高速/微弱信号可按项目控制
- 补强
- PI / FR-4 / 不锈钢（刚柔过渡区）
- 表面处理
- ENIG / 沉银（按焊接与接触需求）
- 弯折区
- 过渡区优化；弯折寿命按设备使用场景定义
- 工作温度
- −40–85°C 标准；可按灭菌工艺扩展
- 标准参考
- IPC-6013 / IPC-2223 / IPC-6013EM（医疗增补）
- 增值服务
- SMT 贴片、ICT/FCT、三防涂覆
医疗刚挠板应用场景
诊断影像设备中，刚挠板为探头与主机间提供稳定互连；可穿戴监护仪利用柔性区贴形皮肤采集信号；手持手术器械中刚挠板耐受反复消毒与机械冲击。
植入式与体腔内置设备对板材生物相容性与长期可靠性要求更高，键坤可在项目早期参与材料与叠层选型评审。
- 影像探头：弯折进入腔体，刚性区布置信号处理
- 可穿戴监护：ECG/血氧探头柔性贴形
- 手术器械：抗振动、耐消毒的一体化互连
- 便携诊断：小型化、低功耗模组集成
品质与合规要求
医疗电子通常要求 IPC Class 3 高可靠性等级，关键项目参考 IPC-6013EM 医疗增补标准。键坤建立批次追溯与检验记录，支持客户质量体系审核与首件确认流程。
- IPC Class 3：更严格的验收标准与工艺管控
- 过程检验：IPQC 关键工序抽检
- 电性能测试：ICT/FCT 按项目执行
- 可追溯：批次材料与工艺参数记录
分离式方案 vs 医疗软硬结合板
| 对比项 | 刚性板 + 排线 + 连接器 | 医疗 Rigid-Flex（键坤方案） |
|---|---|---|
| 互连点数 | 多焊点/多连接器 | 一体化，断点少 |
| 空间占用 | 线束占空间 | 紧凑三维布局 |
| 可靠性 | 接插件易松动 | 抗振动，长期稳定 |
| 信号完整性 | 长走线易干扰 | 短互连，低噪声 |
| 装配 | 多步装配 | 单片装配，效率高 |
| 重量 | 线束增重 | 轻量化 |
| 灭菌 | 连接器缝隙难清洁 | 结构紧凑易消毒 |
| 成本 | 零件多 | 单板成本较高但总成本优 |
制造工艺
- 1
需求与合规评审
确认可靠性等级、灭菌方式、空间约束与法规路径。
- 2
刚挠叠层设计
定义刚性区、柔性区与过渡区，输出 DFM 报告。
- 3
打样验证
结构装配验证与电气性能测试。
- 4
可靠性验证
温循、弯折、振动测试（按项目）。
- 5
PCBA 集成
SMT 贴片、清洗与电测。
- 6
量产与追溯
批量生产，完整检验记录与批次追溯。
应用领域
影像诊断
超声探头、内窥镜、X 光便携设备互连。
可穿戴监护
ECG、血氧、体温长期监测贴片。
手术器械
电外科、内窥镜手柄电路集成。
植入式电子
起搏器、神经刺激器互连（高可靠级）。
体外诊断
POCT 检测仪、微流控芯片载板。
康复理疗
电刺激、光疗可穿戴治疗设备。
品质管控措施
IPC Class 3 管控
关键医疗项目按 Class 3 标准执行检验，包括铜厚、线宽、对准度与金属化孔质量等。
过渡区优化
刚柔过渡区是可靠性关键，通过补强与 Air Gap 工艺降低分层与断裂风险。
常见问题
- 医疗刚挠板与普通刚挠板有何区别？
- 医疗级通常要求更高可靠性等级（IPC Class 3）、更严格的工艺管控与批次追溯，并需考虑灭菌与长期稳定性。
- 是否支持 SMT 贴片与测试？
- 支持。键坤提供医疗模组 SMT、ICT/FCT 测试与三防涂覆，实现 PCBA 级交付。
- 植入式医疗设备能否使用刚挠板？
- 可以，但需满足更严苛的生物相容性与长期可靠性验证，建议项目早期与键坤工程团队深入评审。
- 刚柔过渡区为何容易失效？
- 过渡区同时承受弯曲应力与刚性固定约束，若无补强或叠层设计不当，易出现分层或铜箔断裂，需专门优化。
