三维封装优势
柔性区可弯折折叠，适配复杂外壳与活动机构，实现多轴空间互连，突破传统刚性板平面布线限制。
软硬结合板FPC_刚挠板制造
键坤提供软硬结合板（刚挠板）设计制造，刚性区载件、柔性区弯折互连，减少连接器与线束，适用于医疗、汽车、军工及高端消费电子FPC项目。
- 刚挠一体化
- 减少连接器
- 三维布线
- 阻抗控制
- Air Gap 工艺
- IPC-2223

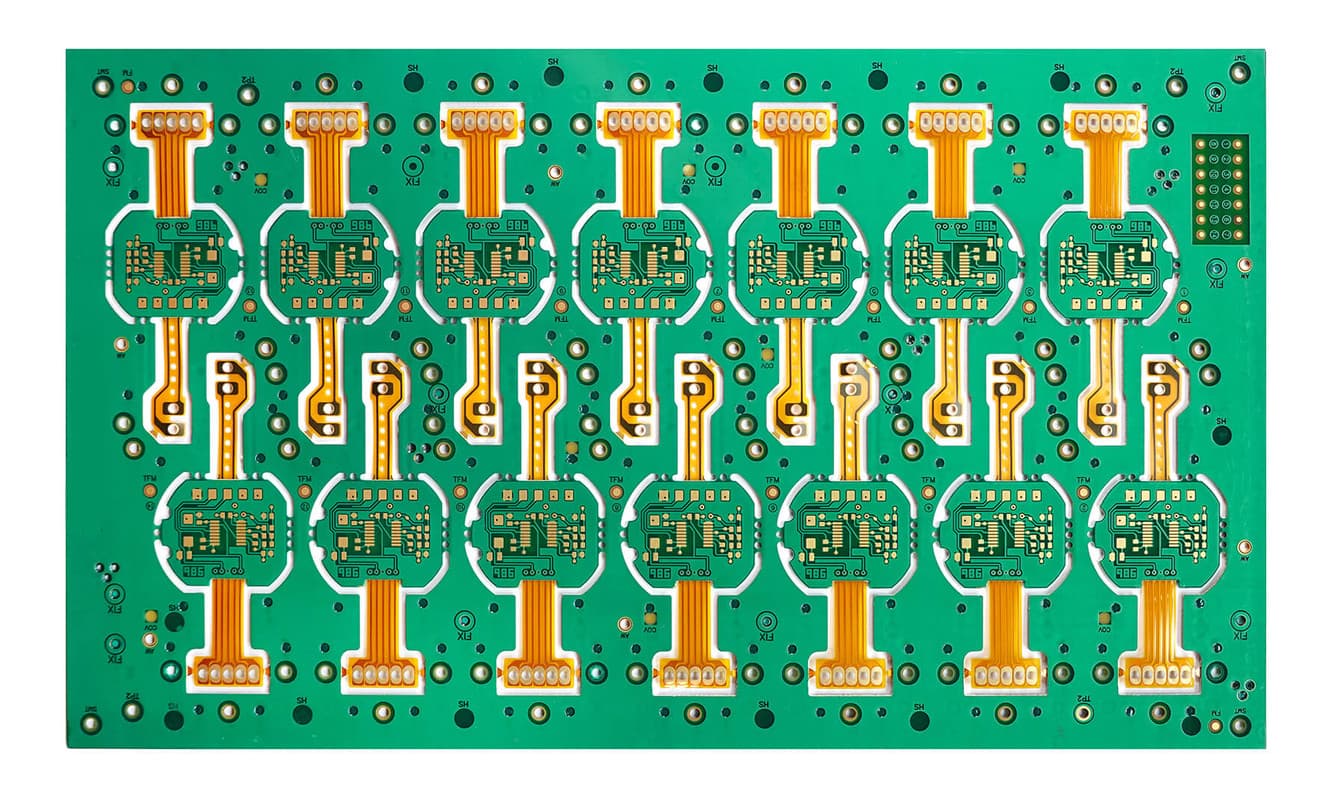

软硬结合板（Rigid-Flex PCB）将刚性 PCB 与柔性 FPC 技术融合为单一混合结构：刚性区域用于安装元器件与高密度布线，柔性区域用于弯折、折叠与三维互连。相比「刚性板 + 连接器 + 排线」方案，可显著减少焊点与接插件，提升系统可靠性并助力设备小型化。
核心优势
简化装配流程
一片软硬结合板可替代多条排线与多个连接器，缩短 BOM 与装配工时，降低人为接线错误风险。
更高系统可靠性
减少互连焊点与接插件，降低接触不良、振动松动等失效模式，适合高振动与严苛环境。
小型化与轻量化
紧凑叠层设计减少占用空间与重量，有利于便携医疗、可穿戴及车载电子轻薄化。
优异抗振动性能
一体化结构对冲击与振动更具耐受性，减少线束晃动带来的电气噪声与机械磨损。
散热与气流优化
合理叠层与开窗设计可改善气流通道与热传导路径，利于功率器件散热管理。
可制造性可控
键坤提供叠层评审、过渡区定义与 DFM 支持，兼顾电气指标与长期弯折可靠性。
高可靠电气连接
刚挠一体化降低断点数量，配合阻抗控制与屏蔽设计，保障高速信号完整性。
技术参数
- 结构类型
- 刚性区 + 柔性区一体化（Rigid-Flex）
- 层数范围
- 柔性区 1–8 层；刚性区可按 FR-4 多层扩展
- 导体材料
- 压延铜 RA / 电解铜 ED / 高延伸铜 HA
- 铜厚
- 1/3 oz（12 μm）至 2 oz（70 μm）
- 介电材料
- PI 薄膜 25–125 μm；FR-4 芯板；阻焊层
- 胶粘体系
- 有胶 / 无胶（无胶推荐高弯折场景）
- 表面处理
- 沉金 ENIG、ENEPIG、电镀硬金、OSP、沉银等
- 阻抗控制
- 支持受控阻抗传输线设计（±10%，高频 ±5%）
- 特殊工艺
- Air Gap 局部不粘合、PSA 补强、电磁屏蔽膜
- 弯折半径
- 静态 ≥6×板厚；动态 ≥10–12×板厚（随层数调整）
- 设计标准
- IPC-2223 刚挠结合设计指南；IPC-6013 验收
- 组装测试
- SMT / 通孔贴装、ICT、功能测试、三防涂覆（可选）

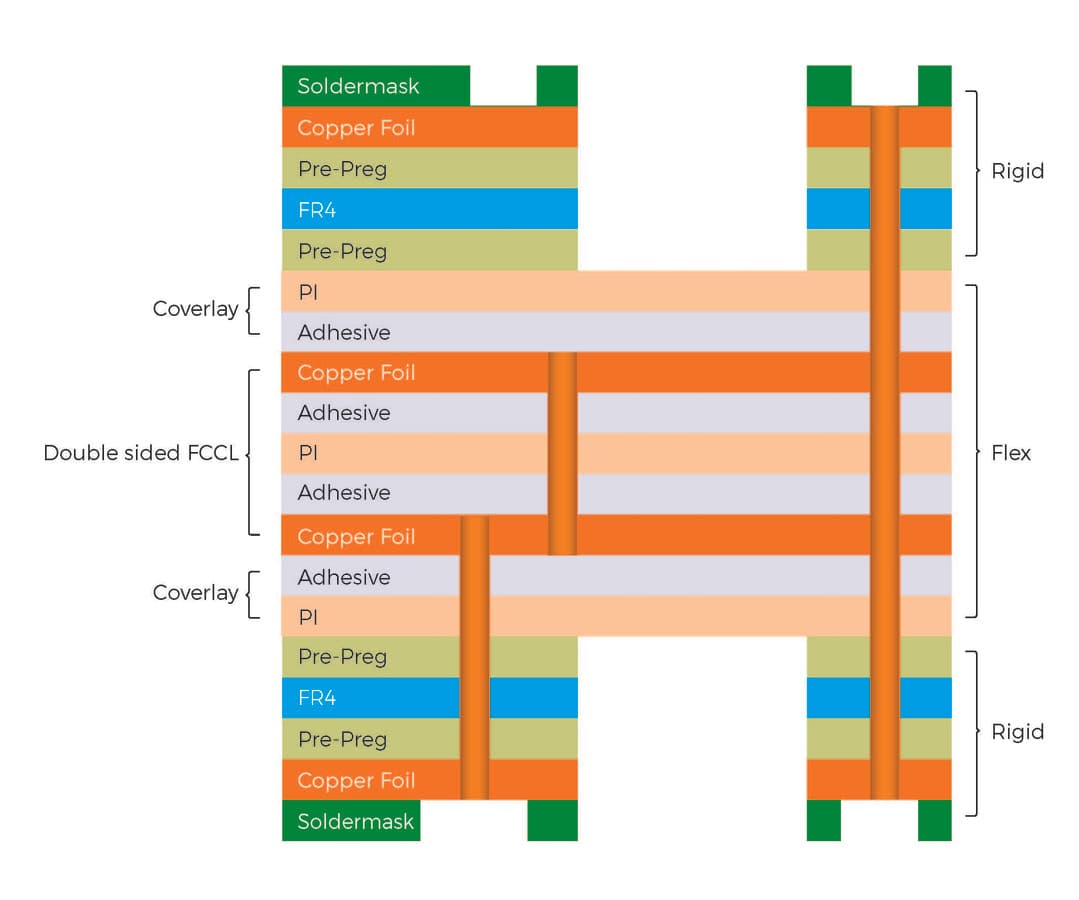

叠层结构与材料（Stack-up）
软硬结合板在柔性材料之上叠加刚性 FR-4 区域，形成「局部刚性 + 局部柔性」的混合叠层。导体、胶粘剂与介电材料的组合直接决定弯折寿命、阻抗稳定性与热可靠性，需在布局前尽早确定叠层方案。
键坤建议优先评估无胶基材用于高弯折或动态弯折区域，以获得更稳定的 Z 轴厚度与更低铜疲劳风险。
- 导体：RA / ED / HA 铜箔，按电流与弯折需求选型
- 介电层：PI 薄膜、FR-4、覆盖膜与阻焊
- 过渡区：需明确定义刚挠交界位置，避免铜层突变
刚挠结合设计指南
刚挠设计需同时满足 IPC-2223 机械约束与电气性能要求。叠层一旦确定将约束后续布局空间，建议与键坤工程师在早期进行联合评审。
- 弯折半径：动态弯折 ≥10–12 倍柔性区厚度；静态弯折 ≥6 倍板厚。
- 过渡区保护：刚挠交界 1.25–1.5 mm 内避免放置过孔；走线宜垂直于弯折轴。
- 柔性区铺铜：避免大面积实心铜皮，可采用网格/分段铜降低应力集中。
- 层阶错开：柔性层终止位置宜错开排列，降低界面剥离风险。
- 焊盘加固：关键焊盘建议使用泪滴（Teardrop）过渡。
- 应变缓释：在刚性区入口设置应变缓释结构，防止铜箔开裂。
先进工艺能力
针对高可靠性刚挠项目，键坤可提供多项进阶工艺，帮助客户在性能、良率与成本之间取得平衡。
- Air Gap：局部不粘合工艺，提升柔性区活动自由度。
- 阻抗控制：高速信号线按传输线模型设计并验证。

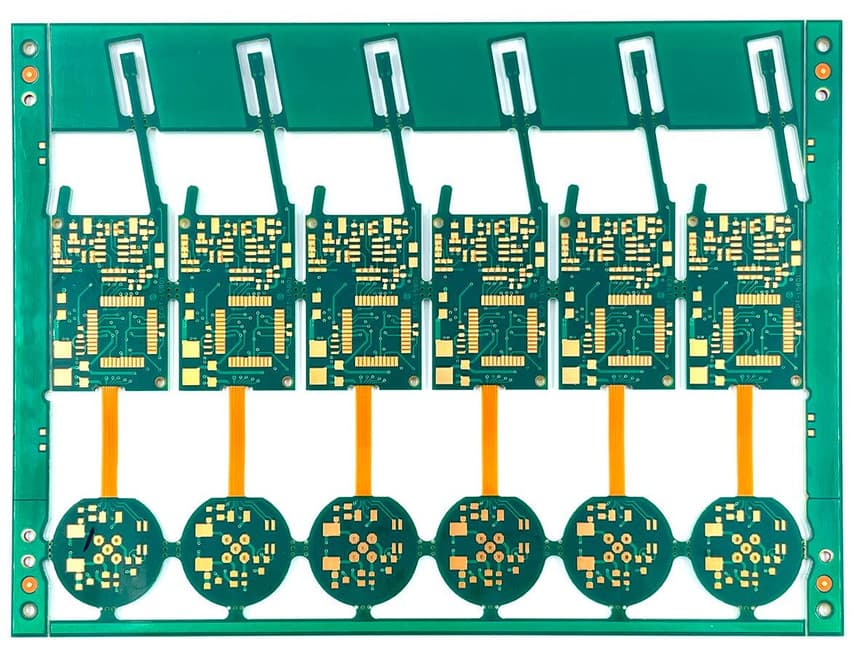

- 拼板加工：邮票孔 / V-Cut 拼板，便于 SMT 后分板。
- PSA 补强：压力敏感胶固定局部电路或机械加强件。
- 电磁屏蔽：铜箔 / 屏蔽膜 / 导电油墨抑制 EMI。
软硬结合板与传统方案对比
| 对比项 | 传统方案（刚性板 + 排线） | 软硬结合板（Rigid-Flex） |
|---|---|---|
| 结构 | 刚性板 + 连接器 + FFC/FPC 排线 | 刚挠一体化，柔性区可弯折 |
| 元器件承载 | 刚性板承载力强，但互连分散 | 刚性区承载元件，柔性区互连 |
| 互连焊点 | 焊点与接插件多，故障点分散 | 焊点显著减少，可靠性更高 |
| 三维布线 | 受外壳与线束限制 | 支持折叠、多轴与紧凑封装 |
| 抗振动 | 线束晃动易产生接触不良 | 一体化结构耐振动更优 |
| 装配效率 | 工序多、人工接线成本高 | 装配简化，测试更容易 |
| 典型场景 | 常规主板、电源板 | 折叠屏、医疗探头、车载摄像头 |
| 选型建议 | 无弯折、低复杂度项目 | 需弯折 + 高可靠 + 小型化 |
制造工艺
- 1
叠层与 DFM 评审
确认刚挠分区、材料选型、弯折区与过渡区定义，输出可制造叠层方案。
- 2
柔性区图形制作
干膜曝光、蚀刻形成柔性层线路，控制线宽公差与铜厚均匀性。
- 3
刚性区压合
FR-4 芯板与半固化片压合，完成刚挠一体化层压结构。
- 4
钻孔与金属化
机械钻 / 激光钻 + 沉铜电镀，保障刚挠区过孔可靠性。
- 5
表面处理与补强
沉金 / OSP 等表面处理，贴装 PI/FR4/钢片补强及 PSA。
- 6
电测与外观检验
100% 电测、AOI、必要时 X-ray 检查层间对准与过渡区质量。
应用领域
航空航天与军工
卫星、飞控与高可靠仪器中的紧凑互连，耐振动与温循。
汽车电子
车载娱乐、摄像头模组、传感器及新能源 BMS 连接。
医疗电子
监护仪、内窥镜、便携诊断设备中的高可靠小型化电路。
消费电子
折叠屏转轴、TWS 耳机、可穿戴及高端手机模组。
工业设备
机器人关节、自动化设备运动部件的一体化连接。
通信设备
天线馈线、小型化通信模组的三维互连方案。
品质管控措施
过程控制
层压后进行 X-ray 层偏检查；关键批次执行热分析（DSC）与机械性能测试（DMA），确保胶粘与叠层稳定。
可靠性验证
过渡区与弯折带可进行动态弯折测试；湿热老化（85℃/85%RH）验证绝缘与互连可靠性，符合 IPC-6013 要求。
常见问题
- 软硬结合板相比传统方案的核心优势是什么？
- 核心优势是减少连接器与线束、降低焊点数量、提升抗振动可靠性，并支持三维弯折布局，有助于设备小型化与装配简化。
- 刚挠板常用哪些材料？
- 导体以铜箔为主（RA/ED/HA），介电材料包括 PI 薄膜与 FR-4，表面处理常见沉金 ENIG、ENEPIG、OSP 等，具体按焊接与插拔寿命要求选择。
- 刚挠板能否用于医疗设备？
- 可以。其紧凑、可靠、低互连故障率的特点非常适合便携式医疗与嵌入式传感系统，但需按使用场景进行弯折寿命与灭菌/温湿验证。
- 影响刚挠板交期与成本的因素有哪些？
- 层数、激光钻孔数量、Air Gap 区域、阻抗控制比例、表面处理方式（如沉银/硬金）及拼板复杂度都会显著影响交期与单价。
需要软硬结合板FPC_刚挠板制造打样或量产？
提交图纸、数量与交期要求，键坤工程团队将在一个工作日内回复报价与 DFM 建议。
