激光帽 FPC 通常用几层板？

主流为 1–2 层柔性板；若需集成控制 MCU 与电源管理，可采用软硬结合板将刚性控制区与柔性激光阵列一体化。

打样需要哪些资料？

需提供 Gerber、激光二极管布局图、弯折示意与电气规格（电压/电流/通道数），建议附帽体结构参考图。

是否支持 PCBA 配套服务？

支持。键坤可提供元器件采购、SMT 贴片与功能测试，实现从 FPC 到整机模组的一站式交付。

影响交期的主要因素？

层数、弯折区复杂度、表面处理、是否软硬结合及测试深度都会影响打样与量产交期，建议项目早期进行 DFM 评审。

激光生发帽FPC方案_可穿戴软板

键坤为激光生发帽等可穿戴设备提供轻薄耐弯折FPC，实现高密度激光二极管布局，支持LLLT设备软板打样与量产。

可穿戴
高密度
PI 基材
ENIG
飞针测试
打样量产

激光生发帽（LLLT 设备）需在狭小曲面空间内布置数百颗医疗级激光二极管，传统刚性板无法满足贴形与轻量化要求。柔性电路可随帽型弯折，减轻重量并提升佩戴舒适度，是可穿戴激光理疗设备的核心互连方案。

核心优势

曲面贴形设计

FPC 可随帽体内曲面弯折，激光二极管均匀分布于头皮覆盖区域，提升照射一致性与佩戴舒适度。

高密度互连

在有限面积内集成数百颗激光二极管供电走线，减少分立线束，降低装配复杂度与故障点。

轻量化结构

相比刚性板方案显著减重，减轻长时间佩戴的头部负担，适合家用理疗场景。

稳定供电分配

优化电源走线与分区设计，保障多颗激光二极管同时工作时的电流均衡与热管理。

传感器集成

可扩展头皮接触检测、温度传感与运动感应走线，提升设备安全性与智能控制。

可量产工艺

激光成型打样 + 模具冲切成型量产，配合飞针/电测保障批次一致性。

软硬结合可选

控制板刚性区承载 MCU 与电池管理，柔性区连接激光阵列，一体化降低连接器数量。

医疗级可靠性

选用 PI 基材与 ENIG 表面处理，满足长期佩戴环境下的电气稳定性与耐腐蚀需求。

技术参数

应用类型: 激光生发帽 / 红光理疗帽 / LLLT 可穿戴设备
层数: 1–2 层柔性；可扩展软硬结合
基材: 聚酰亚胺（PI）
铜厚: 12–18 μm（1/3–1/2 oz）
完成厚度: 约 0.1 mm 级
覆盖膜: 琥珀色 / 白色 PI Coverlay
表面处理: 沉金（ENIG）
弯折要求: 静态贴形弯折；弯折区无器件布局
测试: 飞针测试 / 电性能测试
打样周期: 约 6–8 工作日（视结构复杂度）
量产成型: 激光打样 → 模具冲切量产
增值服务: 元器件采购、SMT 贴片、FCT 功能测试

激光帽 FPC 设计要点

激光生发帽的核心挑战是在弯曲表面上实现均匀的光源分布与可靠供电。FPC 设计需将弯折区与元器件区严格分离，激光二极管焊盘区域采用补强设计，控制板区域可选用 PI 补强或软硬结合结构。

键坤在首件阶段与客户确认帽体曲率半径、弯折区位置与激光阵列排布，输出 DFM 建议后再进入打样验证。

弯折区禁止放置焊盘与器件，走线采用弧形布线
激光二极管供电走线按分区设计，避免长距离压降不均
可选集成接触传感与温度监测回路
Coverlay 开窗位置与光学窗口对齐

从打样到量产

激光帽项目通常经历结构验证 → 电气验证 → 佩戴测试 → 量产导入四个阶段。打样阶段采用激光切割快速成型；量产阶段切换模具冲切，配合电测与外观检验保障批次一致性。

打样：激光成型，30 PCS 级小批验证
电测：飞针测试连通性与短路
可靠性：弯折区抽检与热循环评估（按项目）
量产：模具冲切 + 批量电测

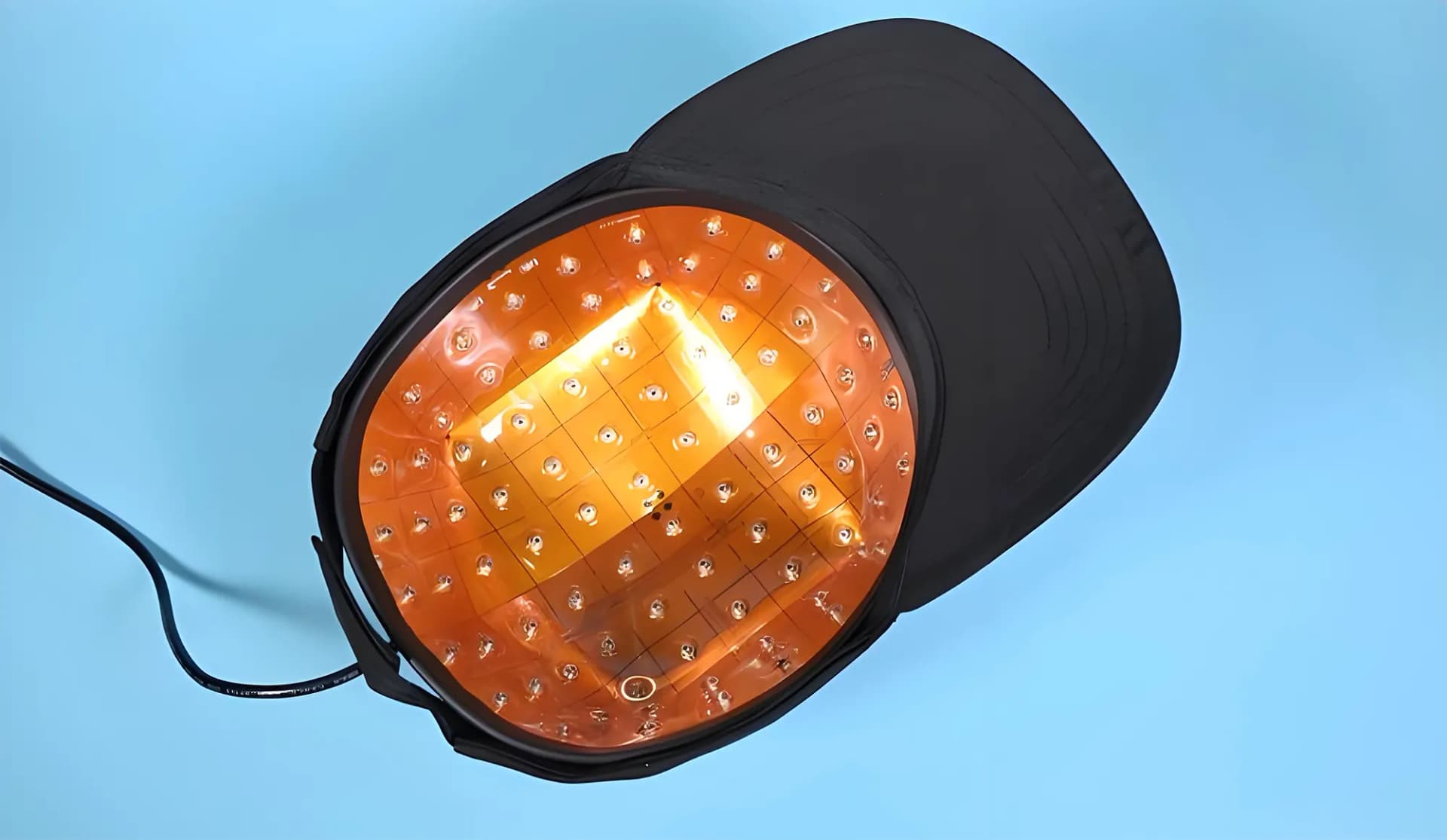

HairMax 激光帽 FPC 方案示意 — HairMax 激光生发帽 FPC 应用

刚性板 vs 柔性板（激光帽应用）

对比项	传统刚性 PCB	柔性 FPC（键坤方案）
曲面适配	需分块+线束连接	单片贴形，减少分段
重量	较重，影响佩戴	轻薄，适合长时间佩戴
激光布局	空间受限	高密度曲面分布
装配	多板多线束	一体化互连，工时更短
可靠性	接插件为薄弱点	减少焊点与连接器
量产	结构件配合复杂	冲切成型，适合批量
成本结构	刚性板单价低但总成本高	FPC+模具，规模效应明显
典型客户	早期原型	HairMax 类量产可穿戴

制造工艺

1
需求评审
确认帽体曲率、激光数量、供电方式与控制板架构。
2
叠层与 DFM
输出弯折区定义、补强方案与阻抗/电流能力评估。
3
快速打样
激光成型 FPC，配合飞针测试验证电气性能。
4
结构验证
客户整机装配验证佩戴性与光照均匀性。
5
模具量产
确认工艺窗口后开模冲切，导入批量电测。
6
PCBA 可选
提供 SMT 贴片、烧录与功能测试一站式服务。
